Spécifications MEDIATOR (fournies par le fabricant):
* carte bus PCI pour Amiga 1200 en: E-BOX (Winner Tower, Power Tower) and Infinitiv tower cases
* 4 slots PCI -compatible PCI 2.1
* Taux de transferts entre les cartes du bus PCI plus de 132 MB/s
* Taux de transferts entre la carte-mère du A1200 et les cartes bus PCI 2x plus rapide qu'entre le A4000 et les cartes ZORRO III
* Prêt pour fonctionner avec les cartes accélératrices Amiga 68k et PPC
* Prêt pour fonctionner avec les cartes ELBOX shark G3/G4
* Deux versions de la carte bus PCI MEDIATOR sont disponibles:
Pour A1200T (MEDIATOR PCI 1200)
Pour A1200T avec bus ZORRO IV ELBOX (MEDIATOR PCI ZIV)
A terme, il sera possible d'utiliser les cartes PCI des types suivants (la liste est non-exaustive):
* carte graphique basées sur les puces:
S3 Virge 8MB
Voodoo Banghee 8MB
3dfx Voodoo 3 2000/3000 16MB
3dfx Voodoo 4 4500 32MB
3dfx Voodoo 5 5500 32MB
* MPEG-2 hardware decoder based on EM8400 processor
* Ethernet card 100Mb/s
* Cartes sons SB PCI 128 basées sur les chipsets ES1371, ES1373, CT5880, EVC1938 (+ d'infos voir ci-dessous MM-CD drivers)
* Cartes TV tuners basées sur les chipsets Bt848A, Bt849A, Bt878A, FUSION 878A, FUSION 879A (+ d'infos voir ci-dessous MM-CD drivers)
* USB Controller
* ISDN

>Au sujet des modules "add-on", Elbox Computer (et des sociétés tierces) fournissent des nouvelles versions des drivers MEDIATOR, Voodoo, TV, sons, etc...

NEW NEW 03/2002:
informations sur le site dédié VGR.com ou drivers compatibles et disponibles sont téléchargeables. ELBOX annonce la disponibilité de toutes les versions du bus MEDIATOR. De nouveaux pilotes gèrent les cartes Voodoo 3, Voodoo 4 4500 et Voodoo 5 5500. Il est maintenant possible d'utiliser différents types de cartes TV (voir liste sur site officiel). Un test du MEDIATOR, sur le site de news Boingworld , pour vous rendre compte!
Profitez de faire un tour sur cet excellent site support MEDIATOR non officiel et sur ce site developpeur pour cartes PCI .
Encore un site à visitez: qui traite du développement est propose des programmes pour MEDIATOR . NEW!
Chez VGR, une page qui regroupe d'autres infos & progs . NEW!

Les bus MEDIATOR PCI sont disponibles chez RELEC.
(*)=Les drivers pour les cartes graphique S3 et Voodoo III/IV,V, cartes TV-Tuner, sons, Ethernet sont maintenant disponibles, le développement se poursuit en ce qui concerne les cartes sons, USB, SCSI... RELEC vous les propose maintenant, compte tenu qu'ELBOX fourni les drivers selon leur disponibilité!!!

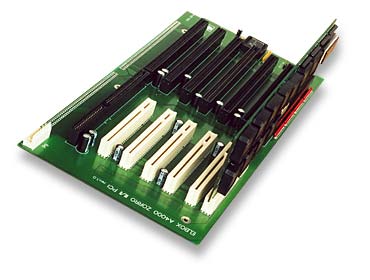

Spécifications MEDIATOR (fournies par le fabricant):
* ATTENTION, installable dans le tower ELBOX A4000
* Cette carte prend place dans un tower ELBOX, les autres solutions ne sont pas garantie.
* Busboard combiné pour Amiga 4000 in: ELBOX (Winner Tower, Power Tower)
* Cette carte combine les avantages d'une solution électronique avancée et d'une solution mécanique parfaite.
* Elle permet l'utilisation simultanée de 6 slots ZIII et de 5 slots PCI
* 5 PCI slots - compatible PCI 2.1 (DMA Busmastering)
* Opérations simultanées des cartes ZIII/II
* Fonctionne avec toutes les cartes turbo pour A4000
* Prêt pour installer les SharkPPC G3/G4 et SharkPPC+ G3/G4
* Supporte autoconfig Zorro III
* Plus de 1GB d'espace mémoire PCI continu
* Taux de transfert entre carte PCI, jusqu'à 264 MB/s
* PCI clock 66MHz

* Prêt pour fonctionner avec les cartes accélératrices Amiga 68k et PPC
* Prêt pour fonctionner avec les cartes accélératrices ELBOX Shark PPC G3/G4
A terme, il sera possible d'utiliser les cartes PCI des types suivants (la liste est non-exaustive):
* carte graphique basées sur les puces:
S3 Virge 8MB
S3 Virge 8MB
Voodoo Banghee 8MB
3dfx Voodoo 3 2000/3000 16MB
3dfx Voodoo 4 4500 32MB
3dfx Voodoo 5 55'' 32MB
* MPEG-2 hardware decoder based on EM8400 processor
* Ethernet card 100Mb/s
* Cartes sons SB PCI 128 basées sur les chipsets ES1371, ES1373, CT5880, EVC1938 (+ d'infos voir ci-dessous MM-CD drivers)
* Cartes TV tuners basées sur les chipsets Bt848A, Bt849A, Bt878A, FUSION 878A, FUSION 879A (+ d'infos voir ci-dessous MM-CD drivers)
* USB Controller, MMCD (dès sept.02, voir plus bas)
* ISDN

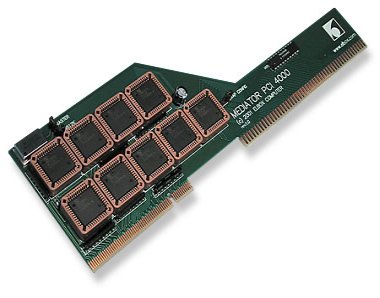

Spécifications MEDIATOR (fournies par le fabricant):
* ATTENTION, installable seulement avec une carte Bus-board Zorro III/PCI ELBOX
* Cette carte s'insère seulement dans le slot dédié de la carte mentionnée ci-dessus
* PCI busboard pour Amiga 4000 in: ELBOX (Winner Tower, Power Tower)
* Cette carte combine les avantages d'une solution électronique avancée et d'une solution mécanique parfaite.
* Elle permet l'utilisation simultanée de 6 slots ZIII et de 5 slots PCI
* 5 PCI slots - compatible PCI 2.1 (DMA Busmastering)
* Opérations simultanées des cartes ZIII/II
* Fonctionne avec toutes les cartes turbo pour A4000
* Prêt pour installer les SharkPPC G3/G4 et SharkPPC+ G3/G4
* Supporte autoconfig Zorro III
* Plus de 1GB d'espace mémoire PCI continu
* Taux de transfert entre carte PCI, jusqu'à 264 MB/s
* PCI clock 66MHz

* Prêt pour fonctionner avec les cartes accélératrices Amiga 68k et PPC
* Prêt pour fonctionner avec les cartes accélératrices ELBOX Shark PPC G3/G4
A terme, il sera possible d'utiliser les cartes PCI des types suivants (la liste est non-exaustive):
* carte graphique basées sur les puces:
S3 Virge 8MB
S3 Virge 8MB
Voodoo Banghee 8MB
3dfx Voodoo 3 2000/3000 16MB
3dfx Voodoo 4 4500 32MB
3dfx Voodoo 5 55'' 32MB
* MPEG-2 hardware decoder based on EM8400 processor
* Ethernet card 100Mb/s
* Cartes sons SB PCI 128 basées sur les chipsets ES1371, ES1373, CT5880, EVC1938 (+ d'infos voir ci-dessous MM-CD drivers)
* Cartes TV tuners basées sur les chipsets Bt848A, Bt849A, Bt878A, FUSION 878A, FUSION 879A (+ d'infos voir ci-dessous MM-CD drivers)
* USB Controller MMCD (dès sept.02, voir plus bas)
* ISDN

Spécifications MEDIATOR (fournies par le fabricant):
* ATTENTION, installable dans le tower ELBOX A4000
* Cette carte prend place dans un tower ELBOX, les autres solutions ne sont pas garantie.
* Busboard combiné pour Amiga 4000 in: ELBOX (Winner Tower, Power Tower)
* Cette carte combine les avantages d'une solution électronique avancée et d'une solution mécanique parfaite.
* Elle permet l'utilisation simultanée de 6 slots ZIII et de 5 slots PCI
* 5 PCI slots - compatible PCI 2.1 (DMA Busmastering)
* Opérations simultanées des cartes ZIII/II
* Fonctionne avec toutes les cartes turbo pour A4000
* Prêt pour installer les SharkPPC G3/G4 et SharkPPC+ G3/G4
* Supporte autoconfig Zorro III
* Plus de 1GB d'espace mémoire PCI continu
* Taux de transfert entre carte PCI, jusqu'à 264 MB/s
* PCI clock 66MHz

* Prêt pour fonctionner avec les cartes accélératrices Amiga 68k et PPC
* Prêt pour fonctionner avec les cartes accélératrices ELBOX Shark PPC G3/G4
A terme, il sera possible d'utiliser les cartes PCI des types suivants (la liste est non-exaustive):
* carte graphique basées sur les puces:
S3 Virge 8MB
S3 Virge 8MB
Voodoo Banghee 8MB
3dfx Voodoo 3 2000/3000 16MB
3dfx Voodoo 4 4500 32MB
3dfx Voodoo 5 55'' 32MB
* MPEG-2 hardware decoder based on EM8400 processor
* Ethernet card 100Mb/s
* Cartes sons SB PCI 128 basées sur les chipsets ES1371, ES1373, CT5880, EVC1938 (+ d'infos voir ci-dessous MM-CD drivers)
* Cartes TV tuners basées sur les chipsets Bt848A, Bt849A, Bt878A, FUSION 878A, FUSION 879A (+ d'infos voir ci-dessous MM-CD drivers)
* USB Controller MMCD (dès sept.02, voir plus bas)
* ISDN

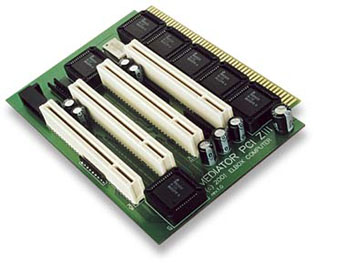

Spécifications MEDIATOR PCI ZIII (fournies par le fabricant):
* La carte passe partout dans les situations difficiles comme le 3000D et 4000D...
* Elle permet l'utilisation simultanée de 6 slots ZIII et de 5 slots PCI
* 4 PCI slots - compatible PCI 2.1 (DMA Busmastering)
* Opérations simultanées des cartes ZIII/II
* Fonctionne avec toutes les cartes turbo pour A4000
* Prêt pour installer les SharkPPC G3/G4 et SharkPPC+ G3/G4
* Supporte autoconfig Zorro III
* Plus de 512MB d'espace mémoire PCI continu
* Taux de transfert entre carte PCI, jusqu'à 264 MB/s
* PCI clock 66MHz

* Prêt pour fonctionner avec les cartes accélératrices Amiga 68k et PPC
* Prêt pour fonctionner avec les cartes accélératrices ELBOX Shark PPC G3/G4
A terme, il sera possible d'utiliser les cartes PCI des types suivants (la liste est non-exaustive):
* carte graphique basées sur les puces:
S3 Virge 8MB
S3 Virge 8MB
Voodoo Banghee 8MB
3dfx Voodoo 3 2000/3000 16MB
3dfx Voodoo 4 4500 32MB
3dfx Voodoo 5 55'' 32MB
* MPEG-2 hardware decoder based on EM8400 processor
* Ethernet card 100Mb/s
* Cartes sons SB PCI 128 basées sur les chipsets ES1371, ES1373, CT5880, EVC1938 (+ d'infos voir ci-dessous MM-CD drivers)
* Cartes TV tuners basées sur les chipsets Bt848A, Bt849A, Bt878A, FUSION 878A, FUSION 879A (+ d'infos voir ci-dessous MM-CD drivers)
* USB Controller MMCD (dès sept.02, voir plus bas)
* ISDN

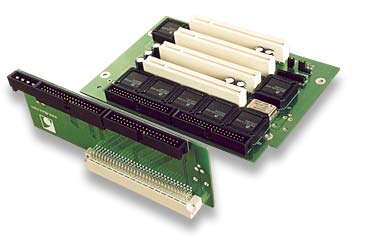

Spécifications MEDIATOR PCI ZIV (fournies par le fabricant):
* ATTENTION, installable seulement avec une carte Bus-board Zorro II/IV ELBOX
* Cette carte s'insère seulement dans l'un des deux slots dédiés de la carte mentionnée ci-dessus
* PCI busboard pour Amiga 1200 in: ELBOX (Winner Tower, Power Tower)
* Cette carte combine les avantages d'une solution électronique avancée et d'une solution mécanique parfaite.
* Fonctionnement simultané avec des cartes installées dans les Zorro II, IV et ports horloges du busboard ZIV
* 4 PCI slots - compatible PCI 2.1 (DMA Busmastering)
* Fonctionne avec toutes les cartes turbo pour A1200
* Prêt pour installer les SharkPPC G3/G4 et SharkPPC+ G3/G4
* Taux de transfert entre carte PCI, jusqu'à 264 MB/s
* PCI clock 66MHz
* Prêt pour fonctionner avec les cartes accélératrices Amiga 68k et PPC
* Prêt pour fonctionner avec les cartes accélératrices ELBOX Shark PPC G3/G4
A terme, il sera possible d'utiliser les cartes PCI des types suivants (la liste est non-exaustive):
* carte graphique basées sur les puces:
S3 Virge 8MB
S3 Virge 8MB
Voodoo Banghee 8MB
3dfx Voodoo 3 2000/3000 16MB
3dfx Voodoo 4 4500 32MB
3dfx Voodoo 5 55'' 32MB
* MPEG-2 hardware decoder based on EM8400 processor
* Ethernet card 100Mb/s
* Cartes sons SB PCI 128 basées sur les chipsets ES1371, ES1373, CT5880, EVC1938 (+ d'infos voir ci-dessous MM-CD drivers)
* Cartes TV tuners basées sur les chipsets Bt848A, Bt849A, Bt878A, FUSION 878A, FUSION 879A (+ d'infos voir ci-dessous MM-CD drivers)
* USB Controller MMCD (dès sept.02, voir plus bas)
* ISDN

Les cartes graphiques 128 bit 2D, 3D et processeur video enfin disponible sur Amiga, supporté par ELBOX PCI software et grâce au bus PCI MEDIATOR!

• 128-bit 2D, 3D et processeur video
• Processeur graphique Voodoo3
• 16MB SGRAM mémoir graphique haute vitesse SDRAM
• RAMDAC 300MHz
• 143 Megapixels/seconde
• 286 Megatexels par seconde peak fill rate
• 6 millions de poligones peak processing
• 2.29 GB par seconde peak bandwith
• Multitexturing single-pass patenté
• Support des résolutions jusqu'à 2046x1536
• Alpha-Blending
• Single Pass, Single Cycle Bump Mapping
• Single Pass, Single Cycle trilinear MIP-Mapping
• Fog Tables programmables
• Correction Sub-Pixel et Sub-Texel
• Gouraud Shading
• Remarques: au sujet de la DSRAM et SGRAM, il semble que les cartes avec SGRAM fonctionnent bien avec le drivers ELBOX, ce qui n'est pas le cas de la SDRAM!
• Benchmark: visitez le site du magazine polonais eXec, pour consulter un tableau comparatif entre la Voodoo3 sur MediatorPCI et la carte BVisionPPC, édifiant!!!

Carte graphique PCI à base de processeur graphique S3 supportée par ELBOX PCI software et CybergraphX, grâce au bus PCI MEDIATOR!

• Processeur graphique S3 ViRGE
• 4MB de RAM graphique
• Carte graphique très avantageuse

La carte réseau PCI enfin disponible sur Amiga, supporté par ELBOX PCI software et grâce au bus PCI MEDIATOR!

• IEEE 802.3 compliant, 10BASE-T et 10BASE2
• Bus local 32 Bit PCI spécification rev. 2.0
• Opération supportant le mode full-duplex pour 20Mbps sur 10BASE-T
• Détection et correction de la polarité automatique
• Statut "LINK" et "ACTIVITY" indiqué par diodes LED, pour les opérations réseau
• REMARQUES: cette carte peut être remplacée par un autre modèle correspondant, selon disponibilité (voir puces supportées)

La carte SB 128 PCI offre les avantages d'une bonne carte son à un prix super-intéressant.

• Drivers au standard AHI pour carte Sound Blaster PCI128 (chipsets ES1371, ES1373, CT5880 et EVC1938).
• PCI DMA sur ES1373
• HiFi 12-bit AC'97 Codec used
• Small CPU overhead; SB128travail comme busmaster PCI
• Playback et enregistrement 8 et 16-bit mono et stereo.
• Sampling réglable de 5kHz à 48kHz, SB128 fidélité audio.
• Connection possible de 2 ou 4 (optionel) HP - effets 3D-surround.
• 2 tsereo DAC's indépendants, pour playbacking simultané sur 2 canaux PCM stereo.
• Mixer: Toutes les entrées peuvent être mixées.
• Enregistrement de toutes les entrées simultanément.
• Réglage indépendant du volume et de la balance sur chaque entrée et sortie.
• Entrées:
• Line In (stereo)
• CD_In (stereo)
• Aux_In (stereo)
• TAD_In (mono)
• Microphone (mono)
• Sorties:
• Line-Out (stereo)
• TAD_Out (mono)

La carte TV TUNER PCI enfin disponible sur Amiga, supporté par ELBOX PCI software et grâce au bus PCI MEDIATOR!

• Conexant Bt878 chipset.
• Single-Chip video capture/TV tuner/FM radio multimedia adapter.
• Fully PCI Rev 2.1 compliant and zero wait state PCI burst write.
• PCI bus master interface.
• Supports NTSC/PAL/SECAM video input.
• Composite / S-Video input and audio input.
• Supports planner YUV data format.
• Multiple composite, S-Video and 8 pin mini-Din connector for
• Philip desktop video camera.
• Full TV frequency range for CATV/VHF/UHF.
• Multiple YCrCb and RGB pixel formats supported on output.
• Video capture rate maximum 30 frames/ second.
• VBI (Vertical Blanking Interval) data capture for closed caption,
• Teletexte:
• and intercast data decoding.
• Supports WST (World Standard Teletext) decoding
• FM band coverage from 87.5 to 108MHz
• Optional module: MTS, BTSC, NICAM
• Drivers en développement, par ELBOX (11/2000)
• Compatible avec le programme VHI-Studio (voir ci-dessous)

La nouvelle carte USB Hi-Speed PCI de ELBOX & drivers pour la pile Poseidon, destinée au bus MEDIATOR!

• USB 2.0 Hi-Speed, compatible avec les périphérique USB 1.1
• 4 ports externes et 1 port interne USB 2.0 Hi-Speed
• Compatible EHCI, OHCI et PCI 2.2 standard
• Tous les ports peuvent négocier des transactions en High-speed, fulle-speed et low-speed
• Supporte plus de 127 périph. downstream USB
• Alimentation 500mA sur chaque port USB
• Support PCI-Bus Power Management interface
• Capacité "Hot Plug"
• Requis:
• Un slot PCI libre
• CD "Mediator MultimediaCD"
• Entendue livraison:
• Spider USB 2.0 High-Speed PCI card
• Driver Mediator OHCI USB pour la pile Poseidon
• 1 version non-enregistrée limitée dans le temps, de la pile USB Poseidon
• Le driver Mediator EHCI USB pour la pile Poseidon et envoyé gratuitement aux utilisateurs enregistrés de Spider Card (dès que disponible)
• Toutes les informations ainsi que la possibilité d'enregistrements se trouvent sur le site officiel Poseidon USB .

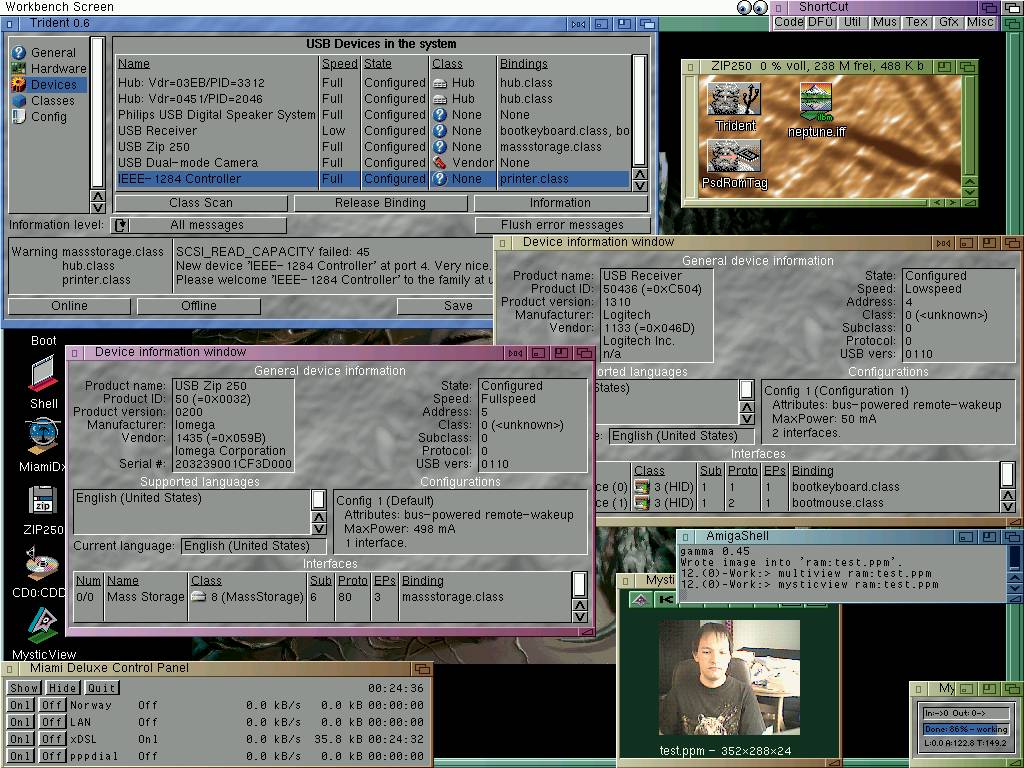

• Visualiser l'écran des réglages de Poseidon Trident

Elbox a édité un package "Mediator Multimedia CD" pour ouvrir le monde des cartes PCI son et TV aux utilisateurs du Mediator! Ce CD a été réalisé pour fournir une selection de drivers pour cartes son, cartes Tuner TV et cartes graphiques pour les bus Mediator PCI A4000, A 3000 et A1200.

• Drivers au standard AHI pour carte Sound Blaster PCI128 (chipsets ES1371, ES1373, CT5880 et EVC1938).
• Drivers pour cartes TV-Tuner (Bt848A, Bt849A, Bt878A, FUSION 878A, FUSION 879A).
• Drivers pour VHI-Studio (support Web Cam, digitalisations, DVD, VCR...).
• Drivers pour cartes graphiques avec support 2D (**) pour les cartes Voodoo4 4500 32MB et Voodoo5 5500 64MB
• (**)=ELBOX a signé un accord de développement par Hypérion pour les drivers 3D Warp!!!
• Vous trouvez ici la liste complète des drivers que contient ce CD!
  ATTENTION: commandez la version correspondante au modèle de bus MEDIATOR (A1200-A4000-Z4-Z3)

SharkPPC+ G3/G4, c'est le modèle compatible avec la norme ZICO d'Amiga Inc. qui devrait permettre de faire tourner l'Amiga OS4.x.(voir communiqué Amiga Inc. et ELBOX à ce sujet)!
Les cartes devraient être disponibles en été 2001 (communiqué de ELBOX)! NEW
Ces nouvelles cartes accélératrices, sont basées sur les processeurs PowerPC et prennent place dans le bus MEDIATOR PCI du même fabricant. SharkPPC G3/G4 donne enfin à l'Amiga "Classic", la pleine puissance de la dernière technologie, si longtemps attendue. Les nouveaux PowerPC750 (ces cartes seront certifiées par IBM et recevront le logo PowerPC) installés sur les cartes SharkPPC G3/G4, offrent les puissances suivantes:
-17.4SPECint95@400MHz, 11.7SPECfp95@400Mhz, 928DMIPS@400MHz
-22.4SPECint95@550MHz, 13.3SPECfp95@550MHz, 1276DMIPS@550MHz
Le Design de la SharkPPC G3/G4 combine la vitesse du processeur PowerPC G3/G4, avec un contrôleur de mémoire "Onboard" très rapide, sur 2 modules de 512MB chacun. Le tranfert a un taux max. de 528MB/s.
Le bus PCI 2.1, a un taux de 66MHz avec deux canaux DMA.

Les premières cartes pour les développeurs seront disponibles courant novembre et la production est programmée pour janvier 2001. Quand de nouveaux processeurs PowerPC deviendront disponibles, il sera aussi proposé de nouveaux modèles de SharkPPC (ces informations sont susceptibles de changer en fonction des progrès obtenus).

Prix indicatifs (y.c. TVA):

• SharkPPC G3/G4 750@400 (PowerPC750@400MHz et cache de niveau L2 250KB@400MHz CHF 680.-
• SharkPPC G3/G4 750@550 (PowerPC750@550MHz et cache de niveau L2 250KB@550MHz CHF 900.-
• Pour les cartes avec d'autres processeurs, les prix seront annoncés en temps voulus.

Regard vers le futur:
1) Le développement de drivers pour les cartes PCI continue et d'autres cartes seront supportées par le MEDIATOR.
2) Ligne de développement MEDIATOR PCI pour A3000 et A4000 sous peu disponibles. 3) ELBOX va présenter, au "World of Amiga south east show at Brentwood, Essex, UK le 3 novembre 2001, les nouvelles solutions hardware: "les Zico compliant, la ligne complète des bus Mediator et carte accélératrice SharkPPC. Ce salon montra pour la première fois, l'AmigaOne, Mediator/SharkPPC et l' Amiga OS4.0! Visitez le site du salon WAO 3 nov. 2001

Référence: informations originales Copyright (ELBOX COMPUTER Press release du 05.09.2001)
